继电器式防市电极性接反电气控制线路图
由一只finder继电器构成的防市电极性接反电气控制线路，它适用于要求电源相线、零线固定连接不能接反的场合。

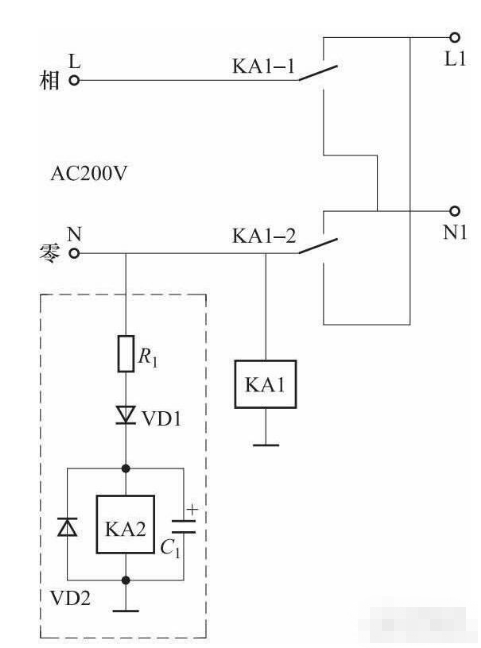

图中的R1为降压电阻，VD1为半波整流二极管，C1为滤波电容，VD2为续流二极管。若使用的是交流220V芬德继电器KA1，则虚线框内的电路就不要了。但不管使用交流继电器还是直流继电器，两者触点的连接方法是一样的，均与图中KA1—1、KA1—2连接方法相同。
深圳市芬德电子科技有限公司专业代理意大利FINDER继电器，瑞士ELESTA安全导向继电器，德国CHERRY机械式键盘开关等。客户遍及机器人、工业自动化、自控设备、安防设备、UPS电源、家用、交通轨道、输配电、医疗设备等多个领域。我们将以优质的服务、稳定的产品品质，准确及时的交货为基础，为您提供多元化的服务及专业的技术支持。
一、市电极性正确
在正常情况下，相线L接在上面一根线上，经KA1—1Finder继电器的动断触点从L1端输出；零线N接在下面一根线上，经KA1—2芬德继电器的动断触点从N1端输出。
二、市电极性接反
如果误将相线接到下面一根线，零线接到上面一根线，则相线上的电压就会使KA1finder继电器线圈中有电流通过而吸合，其上面一根线上所接的零线就会经KA1—1闭合的动合触点从N1端输出，而其下面一根线上所接的相线就会经KA1—2闭合的动合触点从L1端输出，由此可使交流电源按原来的极性提供给后级线路，从而保证了供电线路的极性不变。
图中的R1为降压电阻，VD1为半波整流二极管，C1为滤波电容，VD2为续流二极管。若使用的是交流220V芬德继电器KA1，则虚线框内的电路就不要了。但不管使用交流继电器还是直流继电器，两者触点的连接方法是一样的，均与图中KA1—1、KA1—2连接方法相同。
